上海半导体照明工程技术研究中心实验室隶属于国家半导体照明工程上海产业化基地,是基于国家高技术研究发展计划(863计划)规划而建立的半导体照明公共检测与评估中心。

实验室在半导体照明和应用技术领域具备国内外领先的检测、培训、研发等能力,同时可为客户定制全方位的系统解决方案。实验室下设光、色、电、热、寿命、可靠性等多个项目的检测与评估实验室,具有以下几方面的检测优势:
    1. 具备LED器件、芯片、荧光粉、封装材料等的全性能测试的能力;
    2. 具备各类灯具的全性能测试的能力;
    3. 是国内唯一具备近场检测与模拟分析能力的实验室;
    4. 热学检测和模拟分析能力达到国际先进水平。


    实验室长期与复旦大学、上海大学、上海理工大学、上海光学精密机械研究所、中科院技术物理研究所和国家电光源质量监督检验中心等保持合作关系,不断拓展在半导体照明和应用技术领域的检测、培训和研发能力。



光色电特性检测介绍
实验室引进了国内顶尖的专业LED光电测试设备,如全波段快速光谱分析系统、增强型紫外-可见-近红外光谱分析系统,以及国际光学检测设备的领导者蓝菲光学的光电测试系统,从而具备对LED器件、模块和各类室内外灯具等的光色电特性检测和评估能力。此外,蓝菲光学光电测试系统还可与LED器件的寿命测试相结合,由专用固定夹具实现低重复性误差的器件光衰特性跟踪测试,独创了LED光、色、电、寿命四方面准实时测量的新理念。



全波段快速光谱分析系统



紫外-可见-近红外光谱分析系统



蓝菲光学光电测试系统



空间光分布及平面光源检测介绍
    实验室配置了适用于各类光源的国内顶尖分布光度检测设备,从而具备对LED器件、模块和各类室内外灯具的空间光度分布的检测能力,同时具有对各类室内外灯具的空间颜色分布的检测能力。测试结果符合CIE国际标准,可输出为IESNA、CIE等格式文件,直接作为照明设计软件的输入数据。



分布光度计


    LED器件及小型光源分布光度计


    近场光学检测介绍
    实验室通过引进国际知名光学检测设备品牌Radiant的最新近场光强度分布测量系统,从而成为国内唯一一家具备近场检测与模拟分析能力的实验室,具备对LED器件、模块和其他小光源的近场空间光分布和空间颜色分布的检测能力。



近场光强度分布测量系统



该系统采用Radiant的最新的成像色度计,拍摄光源周围数千个观察角度的图像,统计光通量,精确特征光源的近场输出特性。支持纵向和横向测量,适用几乎所有常见的光源。



    该系统从多个角度拍摄光源影像,建立一个光源亮度和色度输出的三维空间图像。这些测量汇总成一个RSM格式的Radiant光源模型,它是一个详细描述光源近场特性的行业标准。RSM通过Radiant的ProSource软件生成可包含任意数量光线的光线集。光线集可以导入至各种主流光学和照明系统设计软件。


    热学检测介绍
    实验室在热学检测和模拟分析能力方面达到国际先进水平,通过配置国际顶尖的LED专业热阻测试仪和接近军用级别的红外热像仪,从而具备对LED的各类热学性能的检测和对其热可靠性的评估能力。

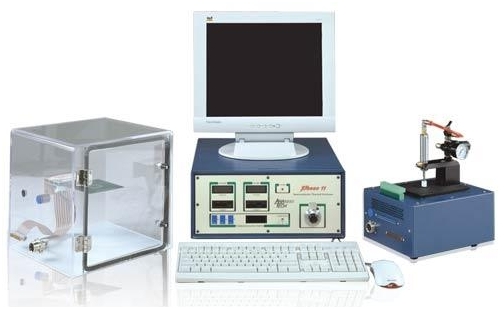

热阻测试仪
    由美国Analysis Tech公司生产,符合美国军标和JEDEC标准。该设备可以测试不同环境下的热阻,芯片到空气的热阻,芯片到外壳的热阻和芯片到电路板的热阻,并利用瞬态测试方法对器件的散热结构及RC模型进行分析,为器件的热可靠性分析提供科学的依据。




红外热像仪
由日本NEC公司生产的红外热像仪,主要用于测试物体表面的热分布情况。该设备像素高、响应速度快,接近军用级别,结合微距镜头,能精确分辨0.1mm的被测物体温场分布,对小型功率型LED器件也能实现温度分布分析。




抗静电和寿命检测介绍
实验室引进了日本顶尖的静电测试仪,可以实现对半导体芯片的静电损伤成因进行深入分析。同时,实验室通过自行研发LED加速老化寿命测试系统及LED常规老化寿命测试系统,从而具备对LED器件、模块和各类灯具的寿命检测和评估能力。

静电测试仪




LED加速老化寿命测试系统




LED常规老化寿命测试系统




实验室检测能力特色介绍

实验室除了具备对LED光、色、电、热、寿命、可靠性等的常规测试能力外,还具备一系列的特色检测项目:
    1. 对荧光粉的激发能力的检测;
    2. 检测LED器件的衰减成因,芯片与荧光粉在衰减程度上的差异性;
    3. LED器件光电性能检测与寿命测试相结合,实现低重复性误差的器件光衰特性跟踪测试;
    4. 对灯具的空间颜色分布的检测;
    5. 利用近场光分布的检测结果,配合光学设计软件,模拟光源的光学设计结构;
    6. 检测OLED新型显示器件、产品及中间部件的光色特性;
    7. 检测LED器件封装中的热阻分布情况;
    8. 检测辐射涂料的辐射散热能力;
    9. 检测多模块路灯中不同模块间的散热情况;
    10. 检测外延片上各区域的抗静电能力的情况;

上海半导体照明工程技术研究中心检测实验室於2012522日获得中国计量认证CMA资质;於2012620日正式获中国合格评定国家认可委员会(CNAS)检测实验室能力认证(注册编号:L5713)。
