       X射线衍射仪是一种非常常见、应用面广泛的分析仪器,主要应用于样品的物相定性或定量分析、晶体结构分析、材料的结构分析、宏观应力或微观应力的测定、晶粒大小测定、结晶度测定等等,因此,在材料科学、物理学、化学、化工、冶金、矿物、药物、塑料、建材、陶瓷… …以至考古、侦探、商检等众多学科和行业中都有广泛的应用,是理工科院校和材料研究、生产的科研机构、厂矿等单位必备的大型分析设备。

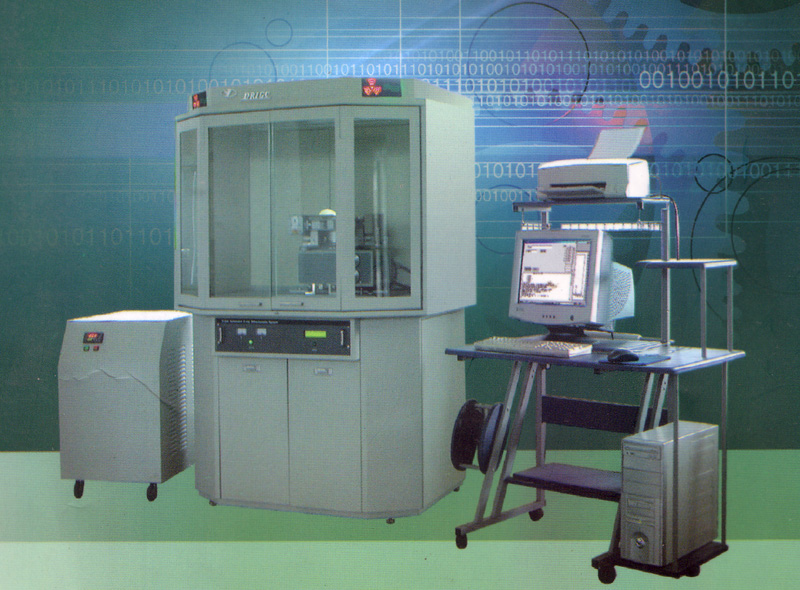

系统组成
  ◆高稳定度X射线发生器及防护系统;
  ◆冷却循环水装置;
  ◆测角仪(卧式或立式);
  ◆数字化记录控制单元及探测器;
  ◆衍射仪操作系统及应用分析软件包;
  ◆高稳定度X射线发生器及防护系统。
仪器各部分的技术规格及技术指标
  Y-2000X射线衍射仪采用单片机控制技术,模块化设计,使高压发生器部分控制精确、稳定、自动化程度高,高压的开关及升降、光闸的开关均由计算机终端控制。为了使仪器自动化程度更高、性能更稳定,我们最新研制了高频高压X射线发生器。该产品采用高频高压技术,完全抛弃以往的倍压整流模式,体积小、重量轻且故障率极低。
  ▲管电压:10~60kV由计算机终端自动控制(1kV/step);
  ▲管电流:5~80mA由计算机终端自动控制(1mA/step);
  ▲管电压、管电流稳定度≤0.01%;
  ▲额定输出功率:3kW;
  ▲有过压、过流、过功率、无压、无水,X光管超温保护;
  ▲光闸开关由计算机终端自动控制;
  ▲防护系统为双重防护,且光闸窗口与防护罩连动,铅门打开光闸自动关闭。射线防护达到国家标准要求,不大于2.5uSv/h。
测角仪(卧式或立式)
  Y-2000X射线衍射仪采用计算机控制,精度高。测角仪角度单向重复性优于国家标准A级,测角仪单向转角累积误差达到国家标准A级。在计算机控制下,步进电机控制测角仪的转动方向(正向或反向),可自动进行角度校正,消除空程和丢步检测。
  ▲扫描半径:185mm;
  ▲测量范围:0°~160°(卧式);-30°~160°(立式);
  ▲最高转速:120°/min;
  ▲驱动方式:θ单动、2θ单动、θ-2θ联动;
  ▲扫描方式:连续扫描和阶梯扫描;
  ▲最小步进角:0.001°;
  ▲连续扫描速度:0.005°~1.27°/S;
  ▲阶梯扫描步宽角度:0.005°~160°;
  ▲2θ角测量精度:≤0.005°;
  ▲2θ角度单向重复性≤0.001°;
冷却循环水系统
  Y-2000X射线衍射仪采用带制冷功能的循环水装置。该装置自动控制水温并显示X光管水温,温度范围可自动选择。自带制冷系统,无需外接循环水冷却装置,并且采用不锈钢水泵,使噪音降到极低并且消除了水锈的产生,避免X射线管的堵塞。
数字化记录控制单元及探测器
  ▲自动控制微分、积分方式的转换;
  ▲自动作脉冲高度分布曲线;
  ▲基线和道宽自动控制:0%~99%;
  ▲连续可调的探测器高压: 0~2000V;
  ▲探测器高压稳定度: 优于±0.01%;
  ▲最大线性计数:1000,000cps;
  ▲封闭闪烁计数器或正比计数器
  ▲能谱分辩率(Cu、Kα谱线): 闪烁计数器≤50%; 正比计数器≤20%。
整机综合稳定度
  ◆系统综合稳定度 ≤1%
衍射仪操作系统及应用分析软件包
  ◆衍射仪操作系统软件
  一组在通用微机上运行的软件,可自动控制衍射仪系统作连续扫描或阶梯扫描,同时进行数据采集。
  操作功能:衍射峰测量, 净强度测量,测角仪转动, 测角仪步进和步退,测角仪调整, 2θ校准,管电流、管电压光闸控制。
应用软件:
  ◆数据分析处理功能:平滑;扣除背底;Kα2剥离;寻峰(标D值,标2θ值,标d、2θ、强度、半高宽,显示全部参数等多种衍射峰表示方法);改变采样步长;去除杂峰、干扰峰;d值、峰位修正;求积分面积、积分宽度、半高宽;谱图对比、图谱加减、谱图合并;在谱图任意位置插入文字;两种游标方式(小游标、大游
技术参数:
    Y-2000X射线衍射仪采用单片机控制技术,模块化设计,使高压发生器部分控制精确、稳定、自动化程度高,高压的开关及升降、光闸的开关均由计算机终端控制。为了使仪器自动化程度更高、性能更稳定,我们最新研制了高频高压X射线发生器。该产品采用高频高压技术,完全抛弃以往的倍压整流模式,体积小、重量轻且故障率极低。
  ▲管电压:10~60kV由计算机终端自动控制(1kV/step);
  ▲管电流:5~80mA由计算机终端自动控制(1mA/step);
  ▲管电压、管电流稳定度≤0.01%;
  ▲额定输出功率:3kW;
  ▲有过压、过流、过功率、无压、无水,X光管超温保护;
  ▲光闸开关由计算机终端自动控制;
  ▲防护系统为双重防护,且光闸窗口与防护罩连动,铅门打开光闸自动关闭。射线防护达到国家标准要求,不大于0.2uSv/h。
