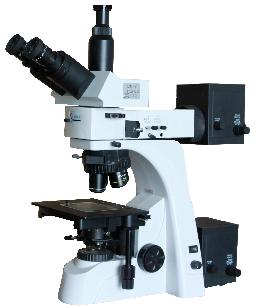

HS-WDI研究级数码金相显微镜
北京合能阳光新能源技术有限公司成功地设计开发出高性能HS-WDI型高级数码正置金相显微镜。选用优质的光学元件，使它具有出色的光学系统设计，可获得高清晰的显微图像，成像效果可与进口显微镜媲美。高效优异的数码功能，成像清晰，实时视频图像，同步显示，色彩清晰、真实。广泛应用于多种太阳能和半导体等各个检测领域。
产品应用：
HS-WDI型金相显微镜是针对高端用户的需求而研发的，作为高级金相显微镜，可广泛应用于金相材料检验、半导体硅片、太阳能硅片、电池片、薄膜电池、FPD、电路封装、电路基板、铸件/金属/陶瓷部件、精密模具的检测。本仪器采用超大视场高级明暗场物镜，超长工作距离，高清晰视野。稳定、高品质的光学系统使成像更清晰，衬度更好。用户在使用时能够体验其超强性能，使您在工作中感到舒适和放松。
仪器特点：
♣ 金相显微镜镜体：稳定的底座及载物台，确保良好的机械稳定性，防震动设计。各种调节及控制部件使用方
便，功能扩展性强，适合金属材料领域的研究、微电子及半导体硅片的研究检测、工矿企业检验使用。
♣ 采用正置式，最新的国际标准无限远光学系统.
♣ 光源及光路采用长寿命高亮度卤素灯，带调光装置。孔径光阑和视场光阑中心和大小可调。使用寿命在1000小时以上。镜体内置电压平衡系统,使图像不会因电压变化而闪烁。滤色片系统：配置日光矫正中性滤光片、蓝色滤光片、绿色滤光片；目镜配置测微尺0.01mm，用于长度等的测量及定标。
♣ 目镜采用10倍高眼点超大视场双目观察，视场数不低于25mm，目镜可根据使用者的曲光度进行调节。
♣ 物镜采用最新高精度长工作距离无限远平场复消色差明场/暗场金相物镜，三重色差校正,独立克服色差像
差。使用高折射率低色散萤石材料及特殊镀膜技术，能够具有高分辨率、高对比度,良好的色彩还原；物镜组环均为全金属部件,保证物镜内多组透镜光轴长期使用不偏移。光学部件镀膜具有防霉功能。
♣ 物镜转换器为四孔式,能够同时安装明场和偏光、定位精确、转换物镜视场不漂移。
♣ 数码系统采用工业原装彩色数字CCD摄像头，与显微镜匹配使用，不低于300万有效象素，保证实时采集
到高清晰度、高色度和高色彩还原度图片。
技术参数：
1. 目 镜
|
目 镜 |
放大倍数 |
视场（mm） |
|
大视场高眼点平场目镜 |
10× |
∮25 |
|
带十字线刻度分划目镜 |
10× |
∮20 |
2. 物 镜（标配4个）
|
物镜 |
放大倍数 |
数孔直径 |
工作距离（mm） |
|
长工作距离 无限远平场 明场/暗场 金相物镜 |
5× |
0.15 |
26.4 |
|
10× |
0.25 |
16.0 |
|
|
20× |
0.40 |
10.6 |
|
|
40× |
0.50 |
5.4 |
|
|
100× |
0.80 |
3.0 |
3.光学系统：采用了UIS高分辨率、长工作距离无限远光路校正系统的物镜成像技术。
4.放大倍数：50X-1000X
5.观测方式：明场/暗场观测、偏光观测、微分干涉观察（选配）。
6.转 换 器：内定位四孔转换器
7.调焦系统：粗、微动同轴调焦，采用齿轮齿条传动机构,微动格值0.002mm
8.偏光装置：检偏镜可360度转动，起偏镜检偏镜均可移出光路
9.滤光装置：插板式滤色片（绿、蓝、中性）
10.载物台测微计：0.01mm,可用于测量微观尺寸
11.分划目镜：0.1mm，与载物台测微计配合使用，测量样品尺寸
12.载 物 台：二维移动载物台，低位同轴手轮操作X、Y移动范围：150mm×180mm
13.照明系统：采用非球面Kohler照明，增加观察亮度，带孔径可变光栏和视场可变光栏
14.电源系统：90-260V / 50-60Hz
15.数码系统：300万像素彩色CCD系统、转接镜头、USB直接与电脑连接，方便快捷
16.测量软件：可实现对集成电路的线宽、线距、角度、两点间距离、圆、平行线间距离、
任意曲线长度、任意多边形等的几何尺寸测量。精度可达±1µm. 可拍照数码
照片进行分析、存储、处理等。
仪器配置表
|
显微镜型号 |
HS-WDI |
|||
|
放大倍数 |
50×、100×、400×、1000× |
|||
|
序号 |
部件名称 |
单位 |
数量 |
备注 |
|
1 |
金相显微镜本体 |
台 |
1 |
|
|
1.1 |
显微镜镜体 |
件 |
1 |
带三目观察头 |
|
1.2 |
高眼点视度可调超大场目镜 |
个 |
2 |
视场范围不小于25mm |
|
1.3 |
长工作距离无限远平场复消色差 明/暗场金相物镜 |
个 |
1 |
5×/0.20 HD 工作距离≥29.5mm |
|
个 |
1 |
10×/0.25 HD工作距离≥16.5mm |
||
|
个 |
1 |
40×/0.50HD工作距离≥5.4mm |
||
|
个 |
1 |
100×/0.80HD工作距离≥3.0mm |
||
|
1.4 |
转换器 |
件 |
1 |
内定位四孔转换器 |
|
1.5 |
机械载物台 |
件 |
1 |
X方向 尺寸180mm |
|
件 |
1 |
Y方向 尺寸150mm |
||
|
1.6 |
三维可调节灯室 |
|
|
聚光透镜可通过旋钮前后移动，反光盒可通过旋钮进行三维调节移动 |
|
1.7 |
3位反射功能模块盒 |
件 |
1 |
带有孔径光阑和视场光阑 中心和大小可调 |
|
1.8 |
偏光装置 |
件 |
1 |
起偏片，可移出光路 |
|
件 |
1 |
检偏片，可360°旋转 |
||
|
1.9 |
明&暗场反射功能模块 |
件 |
1 |
明/暗场反射光路 |
|
1.10 |
长寿命高亮度卤素灯 |
个 |
1 |
12V 50W ; 配有电压平衡系统 |
|
1.11 |
日光色差矫正滤色片 |
片 |
1 |
可随意移出移进光路 |
|
1.12 |
蓝色矫正滤色片 |
片 |
1 |
可随意移出移进光路 |
|
1.13 |
绿色矫正滤色片 |
片 |
1 |
可随意移出移进光路 |
|
1.14 |
数码接口适配镜头 |
件 |
1 |
连接数码装置 |
|
2 |
测微尺 |
件 |
1 |
0.01mm |
|
3 |
数码摄像头 |
件 |
1 |
不低于300万像素彩色CCD |
|
4 |
防尘罩 |
件 |
1 |
|
|
选 配 |
|
|||
|
1 |
专业金相分析软件 |
|
|
见详细说明资料 |
|
2 |
电脑 |
|
|
内存大于1G,处理器速度大于2G |
|
3 |
打印机 |
|
|
打印清晰照片 |
